解析高溫高壓閘閥與截止閥的結構與性能

高溫高壓閘閥和截止閥在結構和性能上有顯著區別，適用于不同的工況和應用。以下是對這兩種閥門的詳細解析，包括結構特征、性能特點和適用場景：

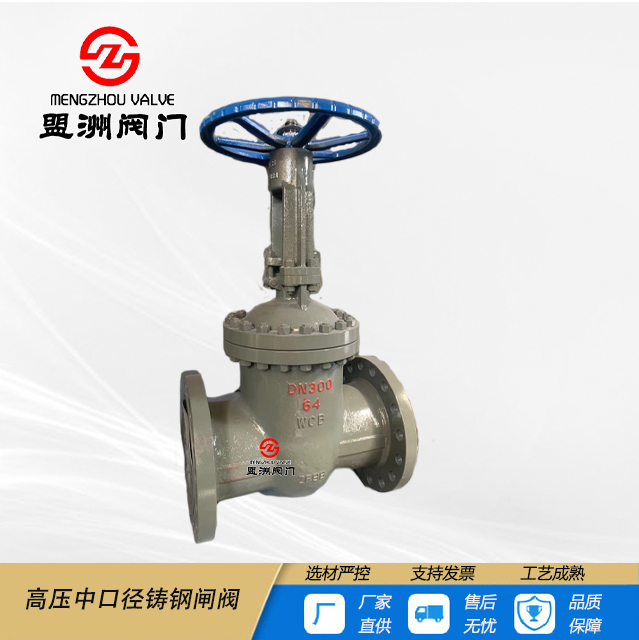

1. 高溫高壓閘閥

1.1 結構特點

閥體結構：高溫高壓閘閥通常具有厚重的閥體和增加的結構設計，以承受高溫高壓的工作環境。閥體材質通常選用合金鋼或特殊的不銹鋼，能承受溫度和壓力。

閘板：閘板通常是垂直于流體流向的平面，通過升降運動來開啟或關閉流道。高溫高壓應用中，閘板材質需要具備優良的耐高溫性能和抗腐蝕性。

密封面：密封面采用高強度、耐高溫的材料，如硬質合金或陶瓷，以確保在高溫高壓環境下保持良好的密封性能。

閥桿：閥桿材質需要具備高溫耐腐蝕性，并通常配備合適的密封裝置，避免高溫下的閥桿泄漏。

1.2 性能特點

密封性：高溫高壓閘閥通常提供良好的密封性能，在全開或全閉狀態下，密封性較好。但在高溫下，密封性能可能會有所降低，需要定期檢查和維護。

耐高溫：適用于高溫環境，通常可耐受300°C以上的溫度，有的甚至達到600°C。

耐高壓：能夠承受高達幾十MPa的工作壓力，適用于高壓應用場合。

操作性：由于結構較為復雜和體積較大，操作時需要較大的力矩，尤其是在高溫環境下，操作可能更為困難。

1.3 應用場景

高溫高壓管道系統：如石油化工、電力廠等高溫高壓工況的管道系統。

蒸汽系統：特別是在高溫蒸汽傳輸和控制中使用。

2. 高溫高壓截止閥

2.1 結構特點

閥體結構：高溫高壓截止閥的閥體設計也需要承受高溫高壓，通常選用合金鋼或特殊不銹鋼。閥體相對較小，結構緊湊。

閥板：截止閥的閥板呈錐形或圓盤形，通過旋轉閥桿來控制流體的流量。適用于流量控制的應用。

密封面：密封面材料需要具備耐高溫和高壓的性能，常用的材料包括合金鋼、硬質合金或特殊的不銹鋼。

閥桿：閥桿材質需具備高溫耐腐蝕性，通常配備適當?shù)拿芊庋b置，避免在高溫下的泄漏。

2.2 性能特點

密封性：高溫高壓截止閥在關閉狀態下密封性能較好，適合需要控制流量的場合。

耐高溫：適用于高溫環境，通常可耐受300°C以上的溫度。

耐高壓：能夠承受高達幾十MPa的工作壓力。

流量控制：適合對流量進行控制。截止閥通過旋轉閥桿調整流體流量，能夠提供好的調節性能。

2.3 應用場景

流量控制：如石油化工、電力、冶金等需要流量控制的高溫高壓環境。

壓力調節：在需要對流體流量進行調節的系統中，如化工反應器的流量控制。

總結

高溫高壓閘閥：適用于需要完全開啟或關閉的應用，能夠承受極高的溫度和壓力，密封性能良好，但操作時可能需要較大力矩，主要用于高溫高壓的管道系統中。

高溫高壓截止閥：適用于需要調節流量的應用，提供優良的流量控制能力，同時也能夠耐受高溫高壓環境。適合于高溫高壓的流量控制場合。

選擇適合的閥門類型取決于具體的應用需求、工作環境以及系統要求。
